System error 21:10 продолжение

Дата добавления: 2017-02-02

Автор: Принт-лаборатория

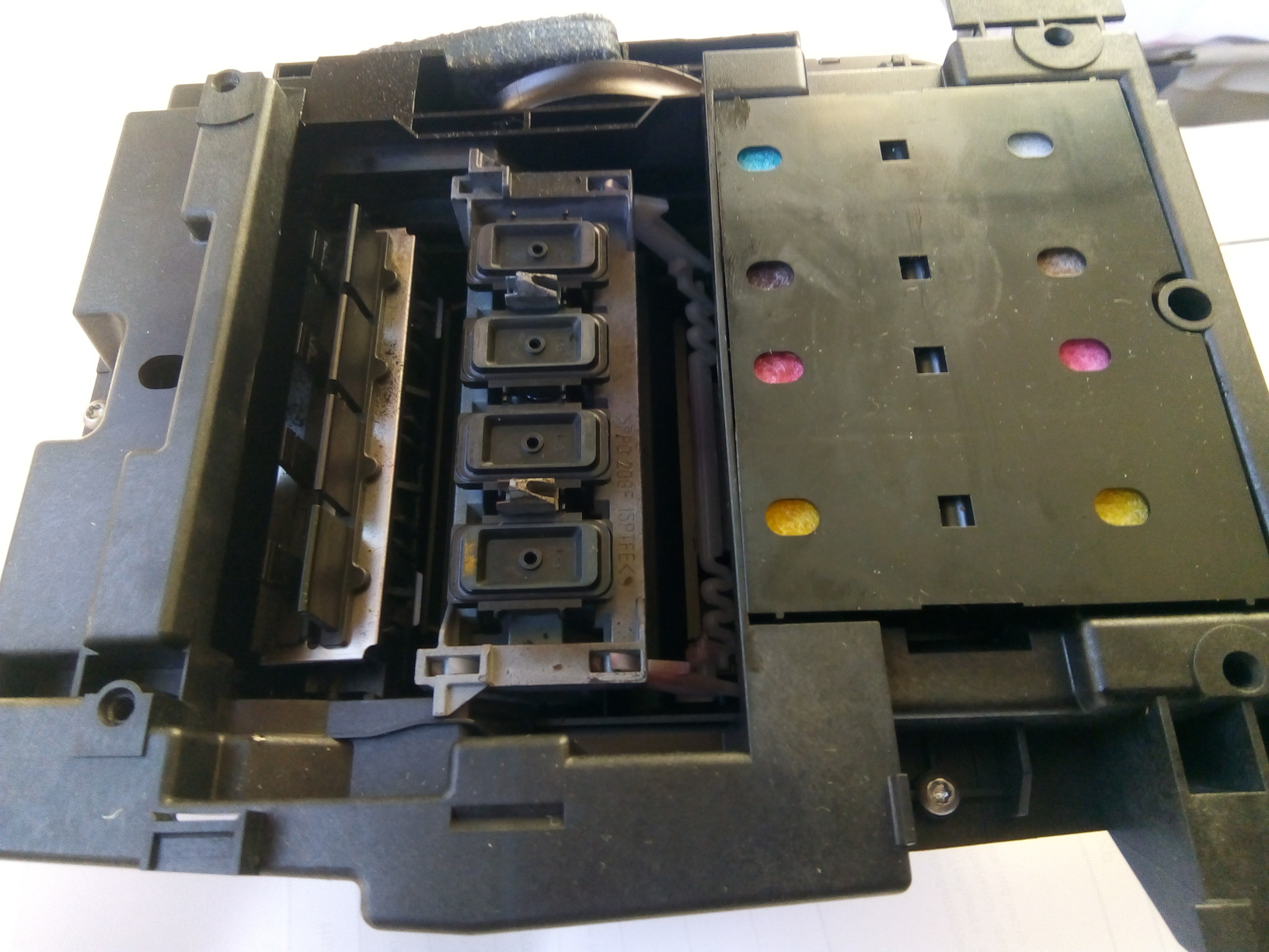

Рассмотрим сервисную станцию Hp Designjet 500 (500 plus, 800, 510).

Неисправность сервисной станции может возникнуть по разным причинам. На разных моделях плоттеров узел имеет разную конструкцию. Соответственно и причины неисправности зависят от конструкции. Но ошибка на всех моделях выглядит одинаково. System Error 21:10 – ( Системная ошибка 21:10. Это касается Designjet 500. На моделях T-серии (Designjet T610, T790, T930, Т2300, T2500 и т.д.) ошибка может выглядеть как System Error 21:13, System Error 21.1:10 и даже System Error 21.2:10. Чаще всего эти ошибки связаны с затруднённым движением сервисной станции. Причина (одна из) – грязь. Скопившиеся чернила мешают движению механизма. Если причина только в этом, то чистка вернёт сервисную станцию к жизни. Например на Т-серии и Z-серии можно вручную двигать механизм сервисной станции (предусмотрен способ для разблокировки каретки на задней стенке станции под отвёртку torx 10). Если несколько раз продвинуть механизм от начала и до конца, то это сможет помочь. Но вернёмся к 21:10 на Designjet 500. Плоттер уже старичок и если работает не так регулярно, то возникновение этой ошибки при включении очень вероятно. На плоттерах используемых ежедневно такая ошибка возникает гораздо реже. В данной ситуации причиной System error 21:10 служит механизм («колесо») на который плоттер сплёвывает чернила при проверке головок. Он проворачивается и скребок, прилегающий к поверхности, счищает чернила.

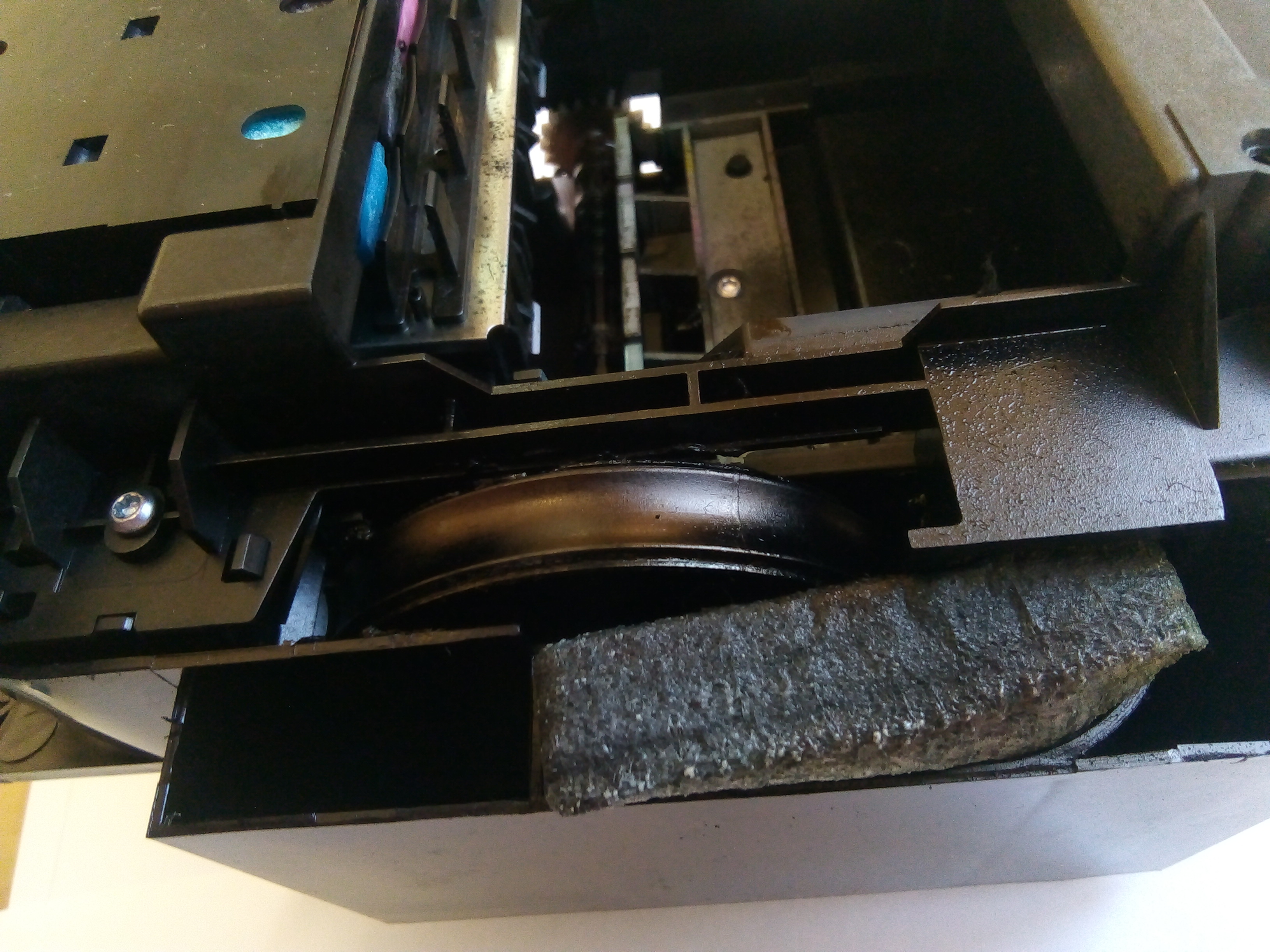

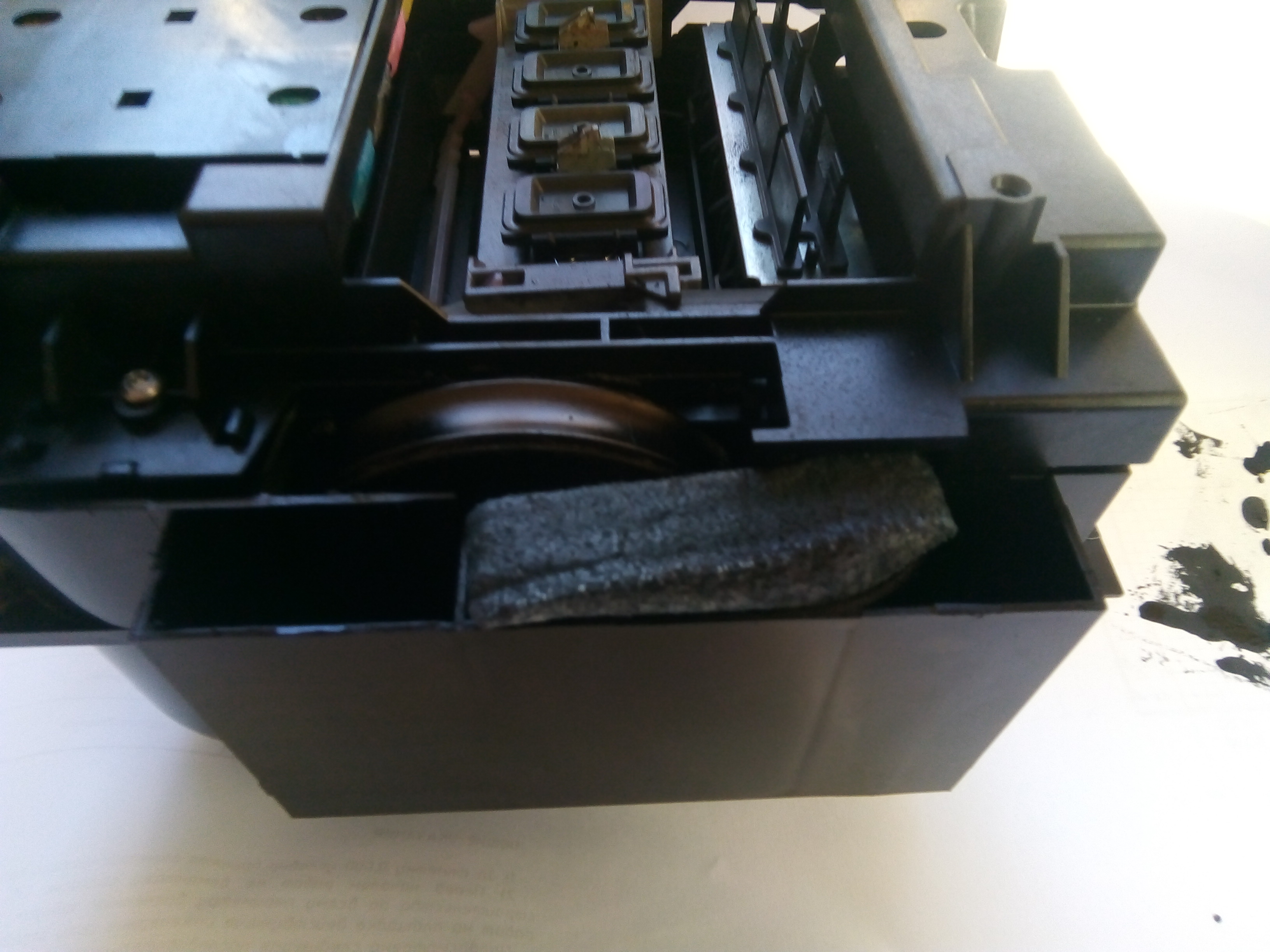

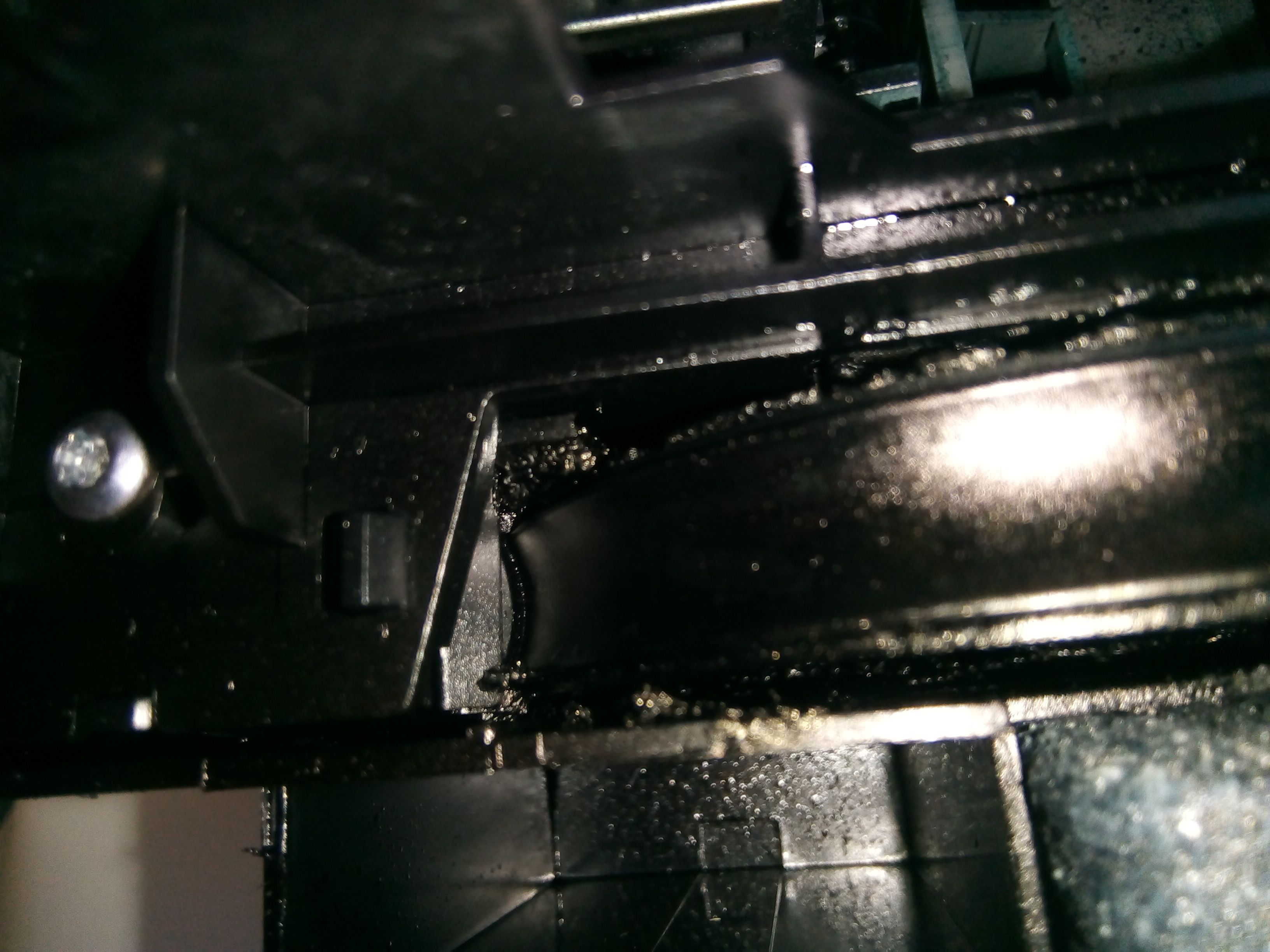

Чернила, остающиеся на скребке, со временем смешиваются с пылью и смазкой, подсыхают. Поверхность тоже высыхает. Это очень сильно затрудняет движение сервисной станции следствие чего и является появление данной ошибки.

Если этот участок как следует почистить (а можно слегка и смазать), то сервисная станция должна снова нормально заработать. Иногда бывает достаточно провернуть это «колесо» рукой чтобы плоттер пришёл в нормальное состояние (после перезапуска). Это можно сделать и не руками (не пачкаясь), а через функцию разблокировки каретки. Также эти варианты используются и для диагностики причин System error 21:10.
