Switch Power Off, Check Printhead Path

Дата добавления: 2010-09-27

Автор: Принт-лаборатория

Switch Power Off, Check Printhead Path

Внимание!

Если у вас что-то не получается и вы считаете, что ремонтом плоттера должны заниматься специалисты, обращайтесь к нам.Обращайтесь к нам в Ремонт Плоттеров, также вы можете посмотреть цену на ремонт плоттера.Мы отремотнируем плоттер по выгодной для вас цене и в максимально сжатые сроки.

/Выключить питание, проверить путь движения печатающих головок

1. Плоттеры Designjet 1050, Designjet 1055, Designjet 1055cm, Designjet 1055cm plus

На этих моделях плоттеров со временем (через полтора-два года) может возникнуть ошибка /Switch Power Off, Check Printhead Path/ при возвращении каретки с левой стороны к сервисной станции. Ошибка плоттера сопровождается звуком (ощущение, что каретка задевает за что-то).
Причиной является прогиб труб подачи чернил плоттера, которые создают дополнительное трение и давление на каретку.
Для решения данной проблемы надолго настоятельно рекомендуем обратиться в сервисный центр для замены труб подачи чернил, и наклейки пластиковой плёнки на направляющую труб подачи чернил.
Но можно попытаться устранить проблему самостоятельно (но не факт, что получится и не факт, что надолго).

Шаги:

1. В выделенной на фотографии области вычистить всю грязь и проверить состояние труб плоттера.

2. Если удовлетворительно (не измочалены), то можно смазать синтетическим маслом (моторное подойдёт) поверхность, которой касаются трубы.

3. Дополнительно можно (и очень желательно) отмыть спиртом направляющие каретки плоттера и так же смазать их.

Но надо отдавать себе отчёт – если это поможет, то очень не надолго. Этот вариант для экстренных случаев, когда надо закончить работу. Через неделю на том участке, который вы смазали накопиться достаточное количество грязи и ошибка плоттера, скорее всего вновь появится.

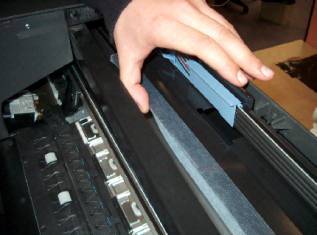

Как половинчатое решение – пластиковая лента с очень маленьким коэффициентом трения (C6071-40203). Наклеивается, как показано на фотографии.
Но самый лучший вариант описан в самом начале.

2. Плоттеры Designjet 5000 и Designjet 5500

Switch Power Off, Check Printhead Path; (1), (2), (3)

/ Выключить питание, проверить путь движения печатающих головок

На данных моделях плоттеров ошибка означает, прежде всего, затруднённое движение каретки или невозможность её движения. Ошибка может появиться с дополнительными цифрами 1,2,3 а может и без них.
Power Off, Check Printhead Path (1) -Повышенное трение или снижение скорости движения каретки плоттера.
Power Off, Check Printhead Path (2) - Путь каретки плоттера заблокирован.
Power Off, Check Printhead Path (3) - Повышенное трение во время движения каретки.
Можно попробовать так же устранить их самостоятельно (шансов на много больше, чем на моделях 1000-ой серии).

Шаги:

1. Прежде всего, выключить питание плоттера (кнопкой на задней стенке). Если загружен рулон либо лист – выгрузить. После выгрузки проверьте, не видны ли обрывки бумаги или иные посторонние предметы на пути движения каретки.Если нет, то продолжаем.

2. Откройте правую переднюю крышку плоттера (под дисплеем). Выдвиньте на себя сервисную станцию до конца (двигается с усилием).
Теперь каретка плоттера разблокирована.

3. Проведите каретку плоттера по всему пути (от сервисной станции до зоны включения ножа) в обоих направлениях. Если есть препятствия, то каретка упрётся в них, и вы ощутите это. Удаляете препятствия. Повышенное трение во время движения вы так же сможете ощутить. Если обнаружился участок затруднённого движения, то следует приступить к смазке.

4. Перед тем как смазать, следует тщательно отмыть направляющие каретки плоттера с использованием спирта (только спирта! Никаких растворителей!).

5. Две-три капли масла нанести на направляющие плоттера по краям и по середине. Провести несколько раз каретку по всему пути, чтобы распределить смазку.
Каретку плоттера можно оставить в любом месте, сервисную станцию можно тоже не задвигать (только закрыть крышку).

6. Включите питание плоттера. Дайте плоттеру загрузиться до готовности. Если в процессе загрузки появится сообщение / Switch Power Off, Check Printhead Cleaner Path/, то снова выключить питание, выдвинуть сервисную станцию на себя до упора. Затем задвинуть её до конца внутрь и выдвинуть миллиметров на 5-10 (не сильно принципиально). Закрыть крышку сервисной станции плоттера и снова включить питание. Если ошибок нет, то можно спокойно продолжать пользоваться плоттером по назначению.
Если же ошибка появилась вновь, следует осмотреть ремень привода каретки в районе мотора привода каретки.

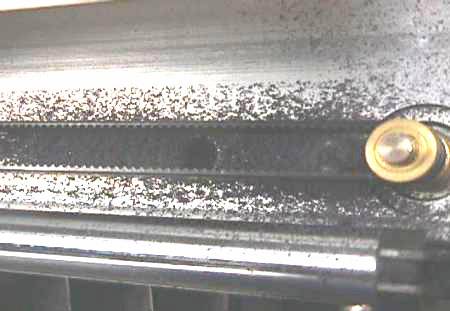

Если ситуация как на картинке, то следует заменить ремень плоттера (подобная ситуация возникает в большинстве случаев на Designjet 5500 и даёт ошибку Power Off, Check Printhead Path(1)).
Мотор привода каретки находится глубоко под правой крышкой плоттера. С помощью фонаря можно легко оценить ситуацию.
В ситуации, когда с ремнём привода каретки визуально проблем нет – потребуется серьёзный ремонт плоттера.
Для ремонта плоттера потребуются:
Мотор привода каретки - C6090-60328
Ремень привода каретки - Q1251-60144 – модели 42 дюйма, Q1253-60021 – для моделей 60 дюймов.
Каретка - Q1251-60070
Кабель каретки - Q1251-60109 - модели 42 дюйма, Q1253-60019 - для моделей 60 дюймов.
Натяжитель ремня привода каретки- C6090-60327
Нож - C6090-60094
Это старые номера запчастей и на сегодняшний день они могли уже измениться.
Можно уточнить на сайте http://partsurfer.hp.com
На этом сайте есть неточности и ошибки и как второй вариант – уточнить номера в сервисном центре HP.

Но этот ремонт достаточно сложен и в процессе встретятся некоторые нюансы сборки/разборки.
Лучше доверить этот ремонт специалистам по ремонту плоттеров HP, которые работают в нашей компании.
